Il ruolo della pinza amperometrica_ lettura della pinza amperometrica
Un amperometro a pinza è una combinazione di un trasformatore di corrente e un amperometro. Il nucleo di ferro del trasformatore di corrente può essere aperto quando la chiave viene schiacciata; il filo attraverso il quale passa la corrente misurata può passare attraverso il nucleo di ferro. Il filo del circuito misurato diventa la bobina primaria del trasformatore di corrente e la corrente viene indotta nella corrente della bobina secondaria.
Di solito, quando si misura la corrente con un normale amperometro, è necessario interrompere il circuito e spegnere il circuito prima di collegare l'amperometro per la misurazione. Questo è molto fastidioso e talvolta il motore durante il normale funzionamento non lo consente. In questo momento, è molto più conveniente utilizzare un amperometro a pinza, che può misurare la corrente senza interrompere il circuito.
La pinza amperometrica può essere cambiata in diverse gamme cambiando la marcia dell'interruttore. Ma non è consentito operare con l'elettricità quando si cambiano le marce. La pinza amperometrica generalmente non ha un'elevata precisione, di solito da 2,5 a 5 gradi. Per comodità d'uso, nel misuratore sono presenti interruttori di diverse gamme per la funzione di misurare diversi livelli di corrente e misurare la tensione.
I misuratori a pinza erano originariamente utilizzati per misurare la corrente alternata. , ma ora il multimetro ha anche alcune funzioni, che possono misurare tensione CA e CC, corrente, capacità, diodo, triodo, resistenza, temperatura, frequenza e così via.
Gli amperometri a pinza possono misurare la corrente CC fotovoltaica e la corrente CA in uscita dall'inverter. Particolare attenzione dovrebbe essere prestata a: alcuni amperometri a pinza non hanno la funzione CC e le ganasce devono essere chiuse ermeticamente e la gamma non può essere modificata con l'alimentazione accesa.
La pinza amperometrica misura la corrente

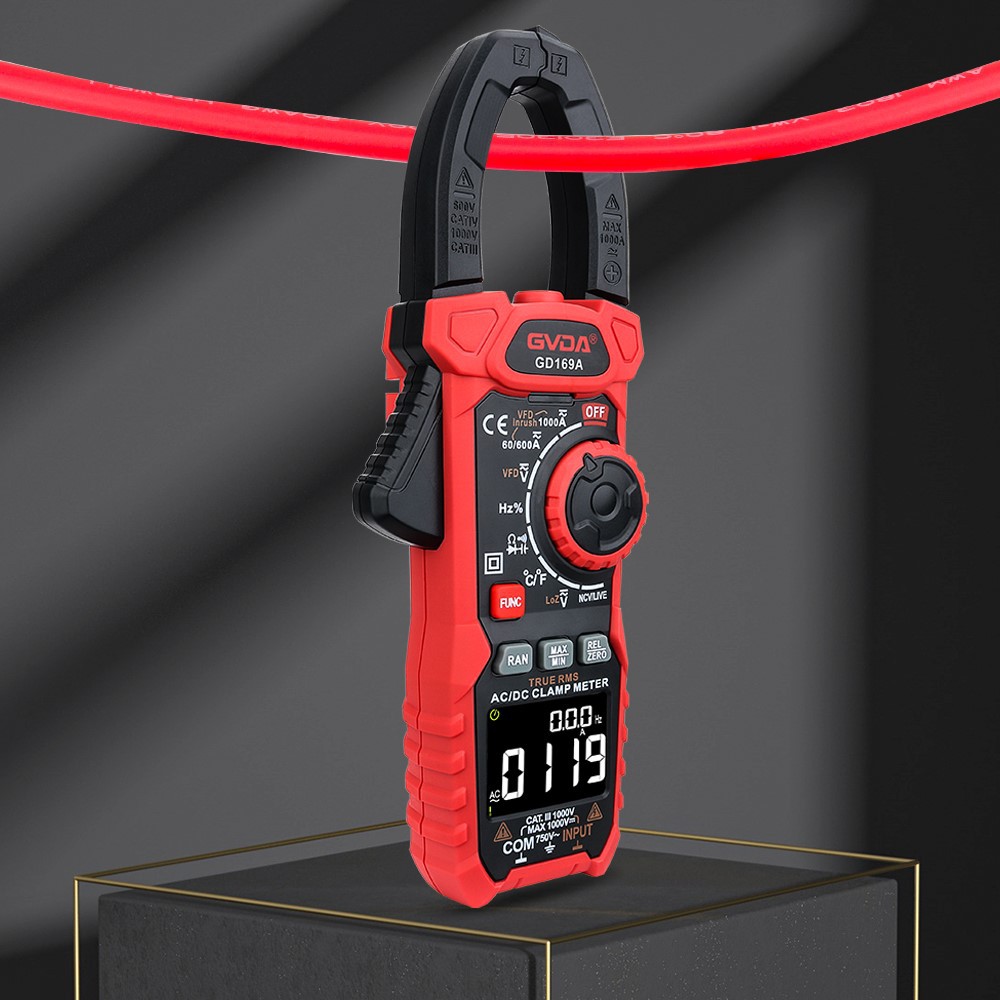

Iniziamo ad introdurre come misurare la corrente con una pinza amperometrica: prima aprite le ganasce, pinzate un solo filo da testare, e poi leggete il valore visualizzato sul quadrante. Alcuni multimetri a pinza hanno due display sul quadrante inferiore, che possono essere utilizzati in ambienti ristretti. Usalo in modo flessibile. In questo momento, va ricordato che è possibile serrare solo un morsetto.
Lettura amperometrica
1. Selezionare la marcia e la gamma. Ruotare l'interruttore del misuratore sulla posizione "mA" della corrente CC e selezionare l'intervallo corretto in base alla corrente misurata. Se la corrente non è nota, per evitare che la corrente sia troppo grande e superi l'intervallo, è possibile innanzitutto posizionare la corrente CC al livello più alto per il test. Se l'intervallo è troppo ampio, ridurre l'intervallo fino a renderlo appropriato.
2. Collegare il circuito in serie. Quando il multimetro misura la corrente, i puntali devono essere collegati alla corrente in serie e il puntale rosso è collegato all'estremità ad alto potenziale del circuito e il puntale nero è collegato all'estremità a basso potenziale della corrente.
3. Metodo di lettura:
(1) Selezionare correttamente la linea della scala per la lettura.
(2) Valore corrente convertito: Valore corrente=il numero di scale puntate dal puntatore × la dimensione dell'intervallo / il valore massimo della scala selezionata.
