Il metodo di misurazione per misurare la qualità della capacità utilizzando un multimetro digitale
Metodi per giudicare la qualità dei condensatori

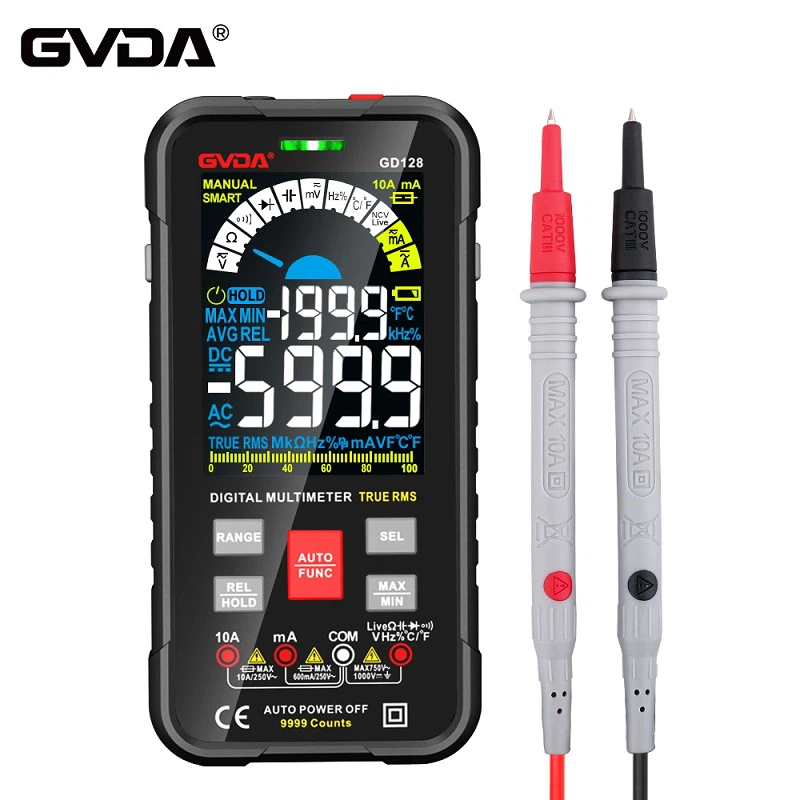

Regolare l'interruttore di gamma del multimetro digitale sulla gamma appropriata della gamma del condensatore, quindi inserire le sonde rossa e nera del multimetro nelle prese Cx e COM del multimetro (per comodità di scattare foto, un filo di prova con un coccodrillo viene utilizzata una clip al posto della sonda), quindi le sonde rossa e nera toccano separatamente i due pin del condensatore (se si misura la capacità elettrolitica, la polarità può essere ignorata). Se il valore visualizzato sul multimetro è vicino al valore nominale del condensatore (generalmente consentendo un errore dal 5% al 10%), indica che il condensatore è in buone condizioni.
Per un condensatore danneggiato a causa di un guasto, la resistenza tra i suoi due pin è molto piccola. Quando si misura con il range di capacità di un multimetro, lo strumento visualizzerà "1", indicando un overflow. Pertanto, quando si misura il condensatore, se la posizione dell'interruttore di gamma del multimetro non è impostata in modo errato, ma lo strumento visualizza "1", è probabile che il condensatore sia stato danneggiato a causa di un guasto o presenti troppe perdite (in questo momento, la resistenza Il valore può essere misurato con l'intervallo di resistenza di un multimetro per confermare se è danneggiato).
Nei condensatori elettrolitici posizionati per un lungo periodo, alcuni elettroliti all'interno dei condensatori si seccano gradualmente, rendendo la loro capacità molto ridotta. Pertanto, quando si misurano i condensatori elettrolitici, se la capacità visualizzata è notevolmente inferiore al valore nominale, generalmente il condensatore non è adatto all'uso. La figura sopra mostra un 100 μ conservato per diversi anni. Il condensatore elettrolitico di F ha una capacità misurata di soli 54,08 μ F.
È possibile utilizzare un multimetro per distinguere la qualità di un condensatore e possono essere forniti tre metodi come riferimento. Prima di effettuare la misura è necessario scaricare il condensatore, cosa che non verrà ripetuta nel testo seguente.
1. Misurazione diretta
Se la dimensione della capacità misurata è inferiore alla portata massima del multimetro, può essere misurata direttamente utilizzando un multimetro. Se la capacità è normale, la dimensione della capacità corrispondente verrà visualizzata sullo schermo del multimetro. La dimensione della capacità misurata può essere confrontata con la dimensione della capacità contrassegnata. Se questi due sono uguali o vicini, si può determinare che la capacità è buona.
2. Misura del livello dei diodi
Se si desidera distinguere se la dimensione della capacità ha superato la portata di un multimetro, è necessario utilizzare la portata dei diodi del multimetro. Allo stesso modo, collegare la sonda ad entrambe le estremità del condensatore. Se si vede questo numero in continuo aumento sul quadrante, e maggiore è la capacità, più evidente è questo fenomeno, allora si può concludere che anche la capacità misurata è buona.
3. Misurazione della resistenza
Questo metodo è simile al secondo metodo, che può essere utilizzato quando la capacità supera la portata di un multimetro. Innanzitutto, ruotare l'ago del misuratore sull'intervallo di resistenza, quindi collegare l'ago del misuratore a entrambe le estremità del condensatore. Se sul quadrante del multimetro è possibile vedere il numero in continuo aumento e la capacità aumenta più lentamente man mano che aumenta, si può giudicare che il condensatore è buono. Se sul quadrante è sempre visualizzato il numero 1, il condensatore è rotto.
