Introduzione pertinente alla parte plug-in dell'asse X dell'oscilloscopio
(1) Interruttore di selezione della velocità di scansione "t/div" e manopola di regolazione fine. La velocità di movimento del punto luminoso dell'asse X è determinata da esso ed è divisa in 21 livelli da 0,2μs a 1s. Quando l'interruttore effettua la "sintonizzazione fine", il potenziometro viene ruotato completamente in senso orario e l'interruttore è collegato, è la posizione di "calibrazione". In questo momento, il valore indicato di "t/div" è il valore effettivo della velocità di scansione.
(2) Dispositivo di espansione della velocità di scansione "Espandi, tira × 10". È un interruttore push-pull. Quando viene premuto per l'uso normale, la velocità di scansione della posizione estratta aumenta di 10 volte. Anche il valore indicato di "t/div" deve essere calcolato di conseguenza. L'uso di "Estrazione estesa × 10" è adatto per osservare i dettagli della forma d'onda.
(3) Manopola di regolazione della posizione dell'asse X "→←". È il potenziometro di regolazione della posizione orizzontale della traccia luminosa dell'asse X ed è una struttura ad albero a manicotto. La manopola dell'anello esterno è un dispositivo di regolazione grossolana. Ruotarlo in senso orario per spostare la linea di base a destra e ruotarlo in senso antiorario per spostare la linea di base a sinistra. La piccola manopola posta sull'albero del manicotto è un dispositivo di regolazione fine, adatto alla regolazione del segnale espanso.
(4) La presa "trigger esterno, X esterno" adotta una presa di tipo BNC. Quando si utilizza un trigger esterno, funge da presa per il collegamento di segnali di trigger esterni. Può essere utilizzata anche come presa di ingresso del segnale quando l'amplificatore dell'asse X è collegato esternamente. La sua impedenza di ingresso è di circa 1 MΩ. Se utilizzato esternamente, il valore di picco del segnale di ingresso deve essere inferiore a 12 V.
(5) Manopola "Livello di trigger" Manopola del potenziometro di regolazione del livello di trigger. Utilizzato per selezionare il punto di trigger della forma d'onda del segnale di ingresso. Nello specifico, si tratta di regolare l'ora di inizio della scansione e decidere in quale punto della forma d'onda del segnale di trigger viene attivata la scansione. Ruotandolo in senso orario, il punto di trigger tende alla parte positiva della forma d'onda del segnale; ruotandolo in senso antiorario, il punto di trigger tende alla parte negativa della forma d'onda del segnale.
(6) "Stabilità" attiva la manopola di regolazione fine della stabilità. Viene utilizzato per modificare lo stato di funzionamento del circuito di scansione, che generalmente dovrebbe essere nello stato di attivazione. Il metodo di regolazione consiste nell'impostare l'interruttore di selezione della modalità di accoppiamento dell'ingresso dell'asse Y (AC-terra-CC) sulla posizione terra, impostare l'interruttore V/div sul livello di sensibilità più alto e utilizzare la manopola del livello per allontanarsi dall'auto. -stato eccitato. Ruotare il potenziometro di stabilità in senso orario con un piccolo cacciavite fino alla fine e il circuito di scansione produrrà una scansione autoeccitata e sullo schermo apparirà una linea di scansione; quindi ruotarlo lentamente in senso antiorario finché la linea di scansione non scompare. In questo momento, il circuito di scansione è nello stato di attivazione. In questo stato, quando si misura con un oscilloscopio, è sufficiente regolare la manopola del livello per ottenere una forma d'onda stabile sullo schermo ed è possibile regolare e selezionare a piacimento la posizione del punto iniziale della forma d'onda sullo schermo. Per alcuni oscilloscopi, quando il potenziometro di stabilità viene ruotato in senso antiorario verso il basso, sullo schermo appare una linea di scansione; quindi ruotarlo lentamente in senso orario finché la linea di scansione non scompare dallo schermo e il circuito di scansione è in uno stato di attivazione.
(7) Interruttore di selezione della sorgente di trigger "Interna, esterna". Quando posizionato nella posizione "dentro", il segnale di attivazione della scansione viene preso dal segnale misurato del canale dell'asse Y; quando posizionato nella posizione "esterna", il segnale di trigger viene prelevato dal segnale di trigger esterno introdotto dal terminale di ingresso "trigger esterno X esterno".
(8) Interruttore della modalità di accoppiamento del grilletto "AC", "AC (H)" e "DC". L'ingranaggio "CC" è uno stato di accoppiamento CC, adatto per segnali di attivazione che cambiano lentamente o hanno una frequenza molto bassa (ad esempio inferiore a 100 Hz). La posizione "AC" è lo stato di accoppiamento AC. Poiché la componente DC nell'innesco viene interrotta, le prestazioni di attivazione non vengono influenzate dalla componente DC. Il file "AC (H)" è uno stato di accoppiamento CA con soppressione delle basse frequenze. Quando si osservano onde complesse ad alta frequenza contenenti componenti a bassa frequenza, il segnale di trigger viene accoppiato attraverso un filtro passa-alto, che sopprime il rumore a bassa frequenza e i segnali di trigger a bassa frequenza (basse frequenze inferiori a 2 MHz). componente) per evitare fluttuazioni della forma d'onda causate da falsi trigger.

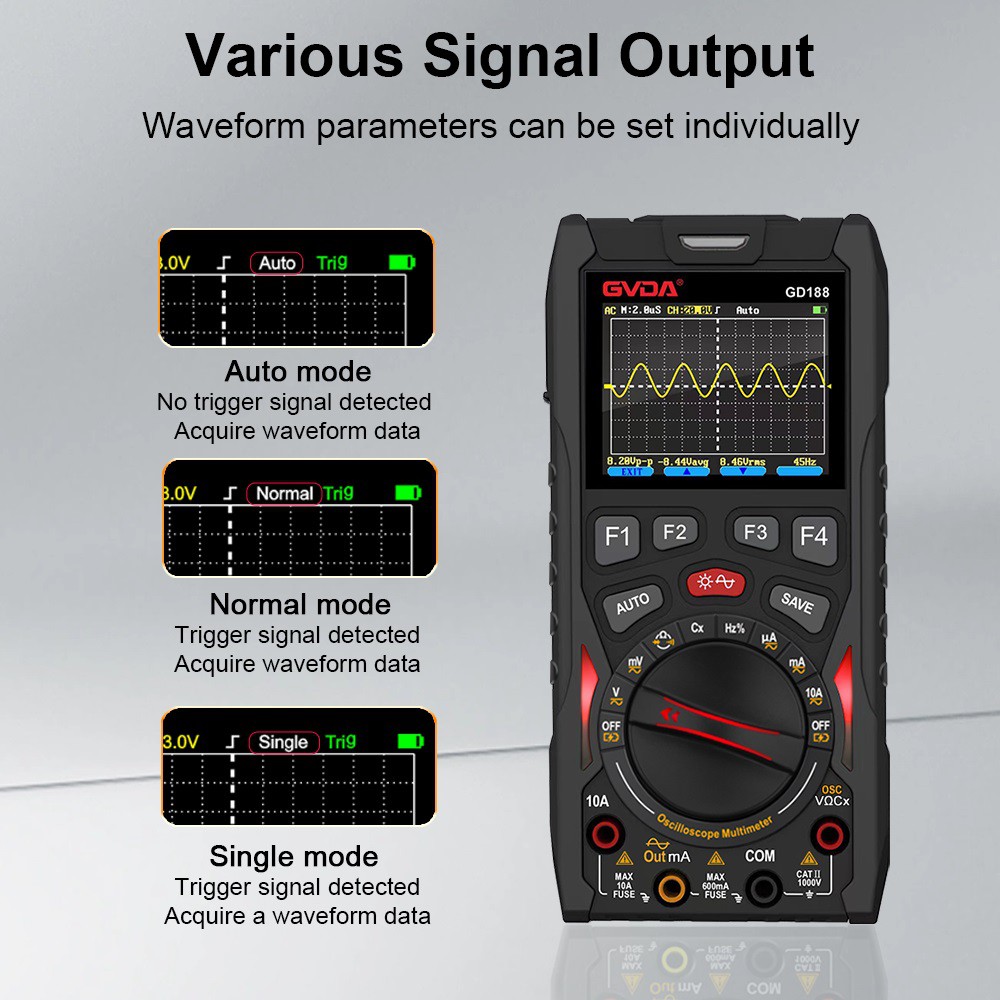

(9) Interruttore della modalità di trigger "Alta frequenza, normale, automatica". Utilizzato per selezionare diversi metodi di trigger per adattarsi ai diversi segnali misurati e scopi di test. Marcia "alta frequenza", selezionare questa marcia quando la frequenza è molto alta (ad esempio superiore a 5 MHz) e non c'è abbastanza ampiezza per rendere stabile il trigger. In questo momento, la scansione è in uno stato di trigger ad alta frequenza e il segnale ad alta frequenza (segnale a 200kHz) generato dall'oscilloscopio stesso sincronizza il segnale misurato. Non è necessario regolare frequentemente la manopola del livello. Sullo schermo è possibile visualizzare una forma d'onda stabile. È facile da usare e favorisce l'osservazione delle forme d'onda del segnale ad alta frequenza. La modalità "Normale" utilizza il segnale di ingresso dall'asse Y o da una fonte di contatto esterna per attivare la scansione, che è un metodo di scansione trigger comunemente utilizzato. Nella modalità "Auto", la scansione è in uno stato automatico (simile alla modalità di trigger ad alta frequenza), ma è possibile osservare una forma d'onda stabile senza regolare la manopola del livello. È facile da usare e favorisce l'osservazione dei segnali a frequenza più bassa.
(10) "+, -" attiva l'interruttore di polarità. Quando viene utilizzata la posizione "+", viene utilizzata la parte ascendente del segnale di trigger, mentre quando viene utilizzata la posizione "-", viene utilizzata la parte discendente del segnale di trigger per attivare il circuito di scansione.
