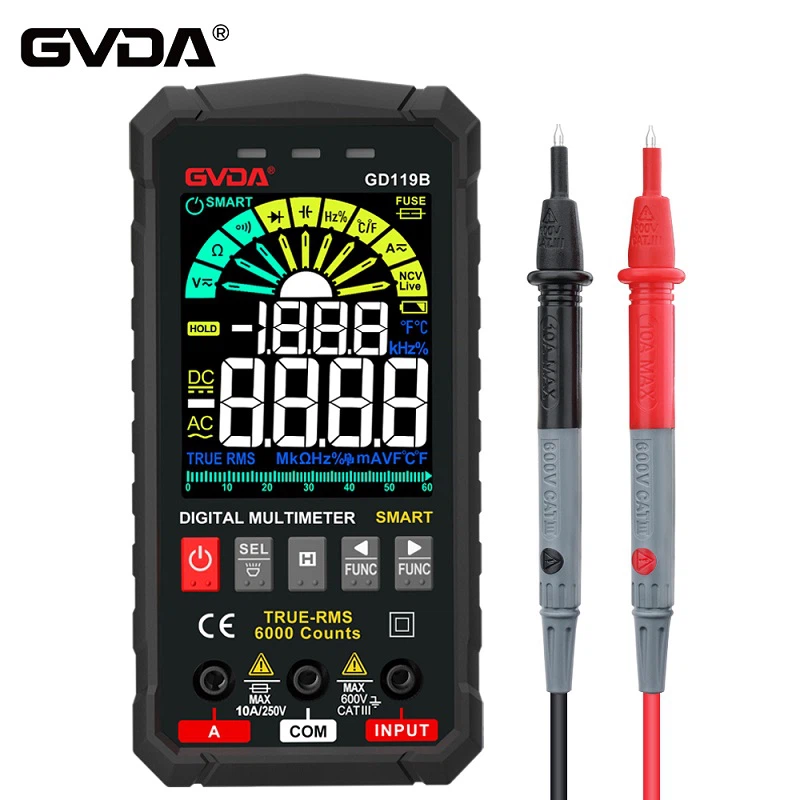

Metodo di misurazione della tensione di lavoro CC del multimetro
Questo è un tipo di in caso di accensione, con un blocco di tensione DC multimetro sulla tensione di alimentazione DC, componenti periferici della misurazione della tensione di lavoro; rilevamento dei pin IC sul valore della tensione CC a terra e confronto con il valore normale, quindi compressione dell'entità del guasto, per individuare i componenti danneggiati. La misurazione dovrebbe prestare attenzione ai seguenti otto punti:
(1) Il multimetro dovrebbe avere una resistenza interna sufficientemente grande, almeno 10 volte maggiore della resistenza del circuito in prova, in modo da non causare grandi errori di misurazione.
(2) Solitamente ruotare ciascun potenziometro in posizione centrale e, se si tratta di un televisore, la sorgente del segnale dovrebbe essere un generatore di segnale a barre di colore standard.
(3) La penna o la sonda del misuratore devono adottare misure antiscivolo. A causa di qualsiasi cortocircuito istantaneo è facile danneggiare l'IC. si può adottare il seguente metodo per evitare che la penna da tavolo scivoli: prendere una sezione del nucleo della valvola della bicicletta posizionato sulla punta della penna da tavolo e farla uscire per circa 0,5 mm circa, che può rendere la punta della penna da tavolo un buon contatto con il punto di prova, ma anche efficace nel prevenire lo scivolamento, anche se tocca i punti vicini non verrà cortocircuitato.
(4) Quando la tensione del pin misurata non corrisponde al valore normale, la tensione del pin dovrebbe basarsi sul normale funzionamento dell'IC non ha un impatto significativo sulla tensione dell'altro pin e sulla corrispondente variazione nell'analisi, al fine di determinare il CI buono e cattivo.
(5) La tensione del pin IC sarà influenzata dai componenti periferici. Quando si verificano perdite, cortocircuiti, circuiti aperti o variazioni di valore dei componenti periferici, oppure il circuito periferico è collegato a un potenziometro con resistenza variabile, il braccio scorrevole del potenziometro si trova in una posizione diversa, modificherà la tensione del pin.
(6) Se la tensione del pin dell'IC è normale, si ritiene generalmente che l'IC sia normale; se la parte IC della tensione del pin è anomala, si dovrebbe iniziare dalla deviazione maggiore dal valore normale, per verificare che i componenti periferici non abbiano difetti, se non ci sono guasti, è probabile che l'IC sia danneggiato.
(7) Per i dispositivi di ricezione dinamica, come i televisori, in presenza o assenza di segnale, la tensione del pin IC è diversa. Se si scopre che la tensione del pin non dovrebbe cambiare invece di grandi cambiamenti, la dimensione del segnale e i componenti regolabili con diverse posizioni e cambiamenti invece di cambiamenti, è possibile determinare il danno dell'IC.
(8) Per una varietà di modalità operative del dispositivo, come i videoregistratori, in diverse modalità operative, anche la tensione del pin IC è diversa.
