Metodi e precauzioni per misurare la corrente con una pinza amperometrica

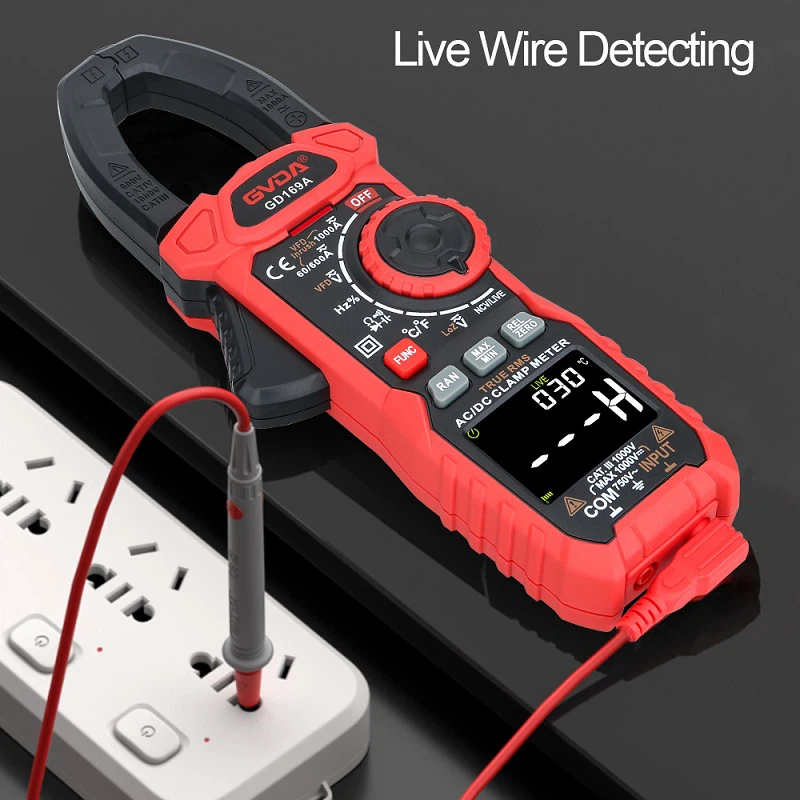

Una pinza amperometrica è uno strumento che combina un trasformatore di corrente e un amperometro. È un ramo importante di un multimetro digitale. È uno strumento portatile in grado di misurare direttamente la corrente alternata di un circuito senza scollegare il circuito. La pinza amperometrica è composta essenzialmente da un trasformatore di corrente, una chiave a pinza ed un sistema magnetoelettrico raddrizzatore con strumento a forza di reazione.
Istruzioni:
(1) Prima della misurazione è necessaria la regolazione meccanica dello zero.
(2) Selezionare l'intervallo appropriato, selezionare prima l'intervallo ampio, quindi selezionare l'intervallo piccolo o stimare in base al valore di targa.
3) Quando si utilizza la misurazione della portata minima e la lettura non è ovvia, è possibile avvolgere il filo da testare per alcuni giri. Il numero di giri dovrebbe essere basato sul numero di giri al centro della mascella. Quindi la lettura=indicava valore × intervallo / deviazione completa × numero di giri.
(
4) Una volta completata la misurazione, posizionare l'interruttore di trasferimento alla portata massima.
(5) Durante la misurazione, il conduttore da testare deve trovarsi al centro delle ganasce e le ganasce devono essere chiuse ermeticamente per ridurre gli errori.
Precauzioni:
(1) Quando si utilizza una pinza amperometrica ad alta tensione, prestare attenzione al livello di tensione della pinza amperometrica. È severamente vietato utilizzare una pinza amperometrica a bassa tensione per misurare la corrente di un circuito ad alta tensione. Quando si misura con una pinza amperometrica ad alta tensione, questa deve essere utilizzata da due persone. Anche il personale non in servizio deve compilare il secondo biglietto di lavoro durante la misurazione. Dovrebbero indossare guanti isolanti e stare sul cuscinetto isolante durante la misurazione. Non devono toccare altre apparecchiature per evitare cortocircuiti o messa a terra.
(2) Quando si osserva l'ora del misuratore, è necessario prestare particolare attenzione a mantenere una distanza di sicurezza tra la testa e le parti sotto tensione. La distanza tra qualsiasi parte del corpo umano e il corpo vivo non deve essere inferiore all'intera lunghezza della pinza amperometrica.
(3) Quando si misura su un circuito ad alta tensione, è vietato utilizzare cavi dall'amperometro a pinza a un altro misuratore per la misurazione. Quando si misura la corrente di ciascuna fase di un cavo ad alta tensione, la distanza tra le teste del cavo dovrebbe essere superiore a 300 mm e l'isolamento dovrebbe essere buono. La misurazione può essere effettuata solo quando ritenuto conveniente.
(4) Quando si misura la corrente di fusibili a bassa tensione o di sbarre a bassa tensione disposte orizzontalmente, ciascun fusibile di fase o sbarra deve essere protetto e isolato con materiali isolanti prima della misurazione per evitare cortocircuiti tra le fasi.
(5) Quando una fase del cavo è collegata a terra, la misurazione è severamente vietata. Prevenire il verificarsi di esplosioni dovute a guasto del terreno a causa del basso livello di isolamento della testa del cavo, che potrebbe mettere in pericolo la sicurezza personale.
(6) Una volta completata la misurazione della pinza amperometrica, portare l'interruttore sulla portata massima per evitare sovracorrente involontaria la prossima volta che verrà utilizzata; e dovrebbe essere conservato in una stanza asciutta.
