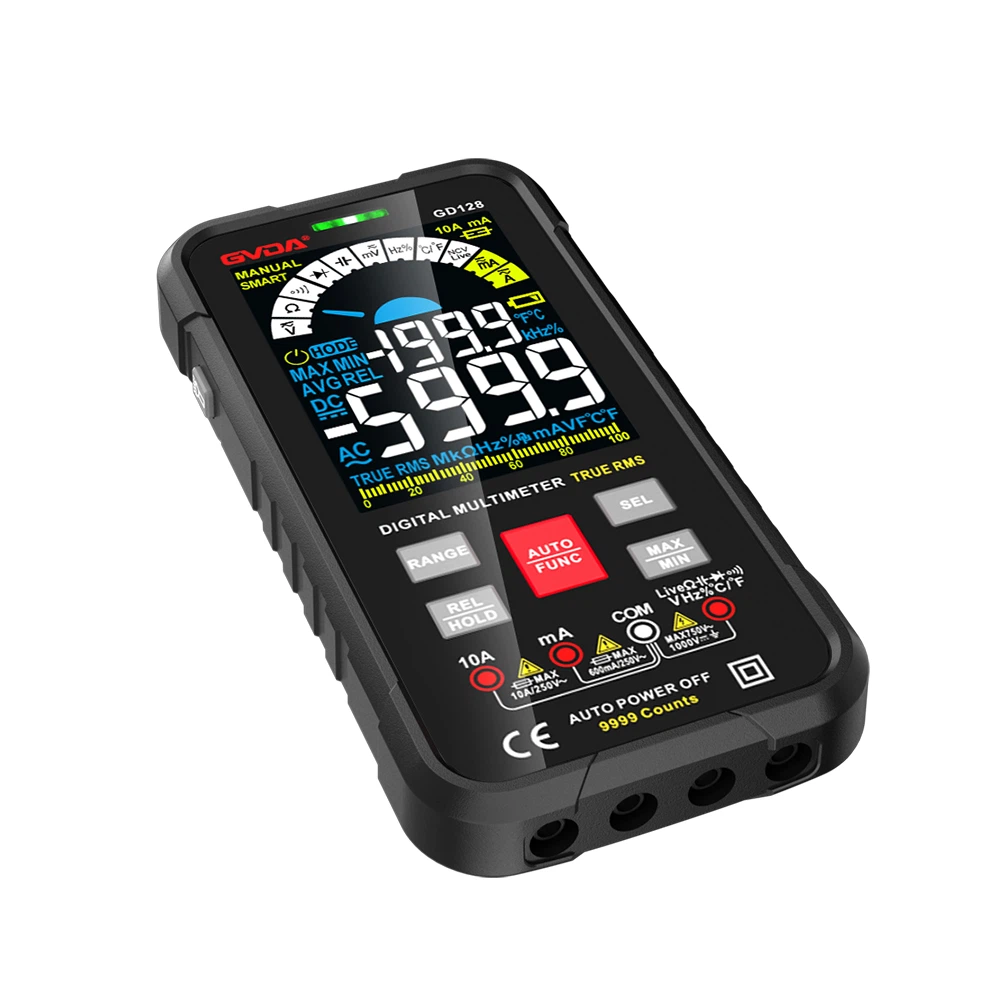

Introduzione al metodo del multimetro digitale per misurare i semiconduttori
1. Diodi
La tensione a circuito aperto del diodo del multimetro digitale è di circa 2,8 V, il puntale rosso è collegato al positivo e il puntale nero è collegato al negativo. Durante la misurazione, la corrente è di circa 1 mA e il valore visualizzato è il valore approssimativo della caduta di tensione diretta del diodo e l'unità è mV o V. La caduta di tensione diretta di un diodo al silicio è di circa 0. 3~0,8 V. La caduta di tensione di conduzione diretta del diodo al germanio è di circa 0,1~0,3 V. E la caduta di tensione diretta del diodo con potenza maggiore è minore. Se il valore misurato è inferiore a 0.1 V, significa che il diodo è guasto e sia la conduzione diretta che quella inversa. Se sia la marcia avanti che la retromarcia sono aperte, significa che la giunzione PN del diodo è aperta. Per i diodi emettitori di luce, il diodo emette luce quando misurato nella direzione in avanti e la caduta di tensione del tubo è di circa 1,7 V.
2. Transistor
Il triodo ha due sezioni PN, la sezione di emissione (be) e la sezione di collettore (bc), che possono essere misurate secondo il metodo di misura del diodo. Nella misurazione effettiva, la caduta di tensione diretta e inversa dovrebbe essere misurata tra ogni due pin, per un totale di 6 volte, di cui 4 volte hanno mostrato un circuito aperto e solo 2 volte hanno mostrato il valore della caduta di tensione, altrimenti il triodo è difettoso o guasto triodo speciale (come triodi band-stop, triodi Darlington, ecc., possono essere distinti dai triodi ordinari in base al modello). In due misurazioni con valori, se il puntale nero o il puntale rosso sono collegati allo stesso polo, allora questo polo è la base, il valore misurato più piccolo è il nodo collettore e quello più grande è il nodo emettitore, perché il la base è stata giudicata, la corrispondenza può determinare il collettore e l'emettitore. Allo stesso tempo si può giudicare: se i puntali neri sono collegati allo stesso polo, il triodo è di tipo PNP; se i puntali rossi sono collegati allo stesso polo il triodo è di tipo NPN; il tubo di silicio con una caduta di tensione di circa 0,6 V è un tubo di silicio, mentre quello con una caduta di tensione di circa 0,2 V è un tubo di germanio. Tubo.
Tre, tiristore:
L'anodo, il catodo e l'elettrodo di controllo del tiristore sono a circuito aperto, in base al quale è possibile determinare il pin dell'anodo e valutare se il tiristore si rompe. C'è anche una giunzione PN tra l'elettrodo di controllo e il catodo del tiristore, ma c'è un resistore di protezione tra l'elettrodo di controllo e il catodo del tiristore ad alta potenza e il valore visualizzato è la caduta di tensione sulla resistenza durante la misurazione .
4. Fotoaccoppiatore
Un lato dell'accoppiatore ottico è un diodo emettitore di luce, la caduta di tensione è di circa 1 V durante la misurazione e l'altro lato è un triodo, alcuni escono solo da c ed e e le direzioni positiva e negativa della misurazione vengono interrotte. Se tutti e tre i pin vengono portati fuori, le caratteristiche di misurazione sono le stesse del triodo sopra (principalmente tubo NPN). Quando si utilizza un multimetro per far condurre il diodo in avanti, in questo momento, viene utilizzato un altro multimetro per misurare la caduta di tensione di conduzione del triodo da c a e, che è di circa 0,15 V; scollegare il multimetro collegato al diodo e il triodo da c a e viene interrotto, indicando che l'accoppiatore ottico è in buone condizioni
