Introduzione alle caratteristiche della livella a bolla
La livella a bolla è uno strumento di misura utilizzato per verificare se la superficie di installazione o la piastra piana di una macchina è in piano e per misurare la direzione e l'angolo di inclinazione. Il suo aspetto è in acciaio e la base deve essere piatta dopo una lavorazione di precisione. Il centro della superficie di base è dotato di un tubo di vetro di forma longitudinale e circolare, e all'estremità sinistra sono aggiunti anche piccoli tubi di vetro orizzontali. Il tubo è riempito con etere o alcol e rimane una piccola bolla, che si trova sempre in un punto alto del tubo. Ci sono segni di graduazione su entrambe le estremità delle bolle sul cilindro di vetro. Di solito, quando si installano le macchine nelle fabbriche, la sensibilità degli strumenti a livella a bolla comunemente usati è {{0}},01 mm/m, 0,02 mm/m

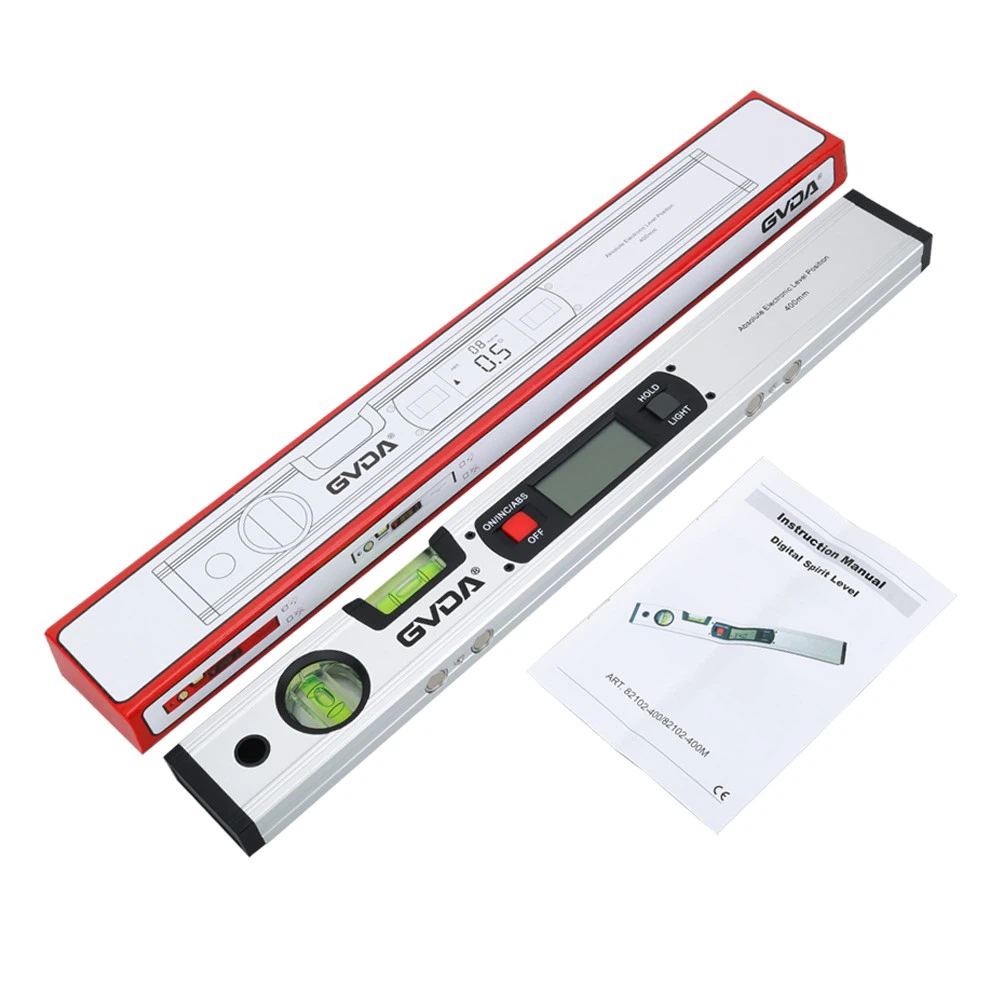

Livella a bolla
Specifiche come {{0}}.04 mm/m, 0.05 mm/m, 0.1 mm/m, {{13 }},3 mm/m e 0,4 mm/m si riferiscono al posizionamento del livello su un calibro dritto o su una piastra piana lungo 1 m. Quando c'è una differenza nell'indicazione della sensibilità su un'estremità, ad esempio una sensibilità di 0,01 mm/m, indica una differenza di altezza di 0,01 mm tra le due estremità del calibro diritto o della piastra piana (equivalente a una differenza di 2 secondi tra le due estremità). Quando un calibro dritto o una piastra piana lungo 1 m ha una differenza di altezza di h mm, la bolla avrà una differenza di scala. Il principio di un misuratore di livello a bolla è quello di sfruttare la caratteristica che le bolle possono spesso rimanere in una posizione alta all'interno di un tubo di vetro
Per un certo angolo di inclinazione, per aumentare il movimento delle bolle (cioè una buona sensibilità), è necessario aumentare il raggio dell'arco (R). Se la distanza tra ciascuna scala della livella è 2 mm e la sensibilità è 0,01 mm/m, la differenza tra le due estremità di 1 m è 2 secondi. Il tubo a bolle ha un raggio di 206.185 metri ed è installato all'interno del telaio. Sensibilità diverse hanno raggi diversi, che non sono direttamente correlati alla lunghezza del telaio.
Quando si utilizza un indicatore di livello, è necessario controllarlo prima. Innanzitutto, posizionare l'indicatore di livello su una piastra piana, leggere la dimensione della scala delle bolle, quindi capovolgere l'indicatore di livello nella stessa posizione, quindi leggere la dimensione della scala. Se le letture sono le stesse, significa che la relazione tra la base dell'indicatore di livello e il tubo a bolle è corretta. Altrimenti, è necessario utilizzare viti di regolazione per regolare fino a quando le letture sono completamente le stesse prima di procedere con il lavoro di misurazione. Se si desidera verificare la precisione della livella, è possibile utilizzare una dimensione angolare nota composta da una barra sinusoidale e un blocco di misurazione. Allo stesso tempo, per misurare un ampio angolo di inclinazione, può essere utilizzato anche insieme ad una barra sinusoidale e ad una livella.
Il nuovo livello, in sostituzione del tradizionale angolo di inclinazione del tipo a bolla, è ora più ampiamente utilizzato nell'ingegneria stradale, nel rilevamento meccanico, nell'ingegneria edile, nelle piattaforme industriali, nel rilevamento petrolifero, nelle navi e in altre situazioni che richiedono inclinazione o livello sotto un riferimento di gravità. telaio.
