Come utilizzare un multimetro per controllare cortocircuito, cortocircuito e perdite

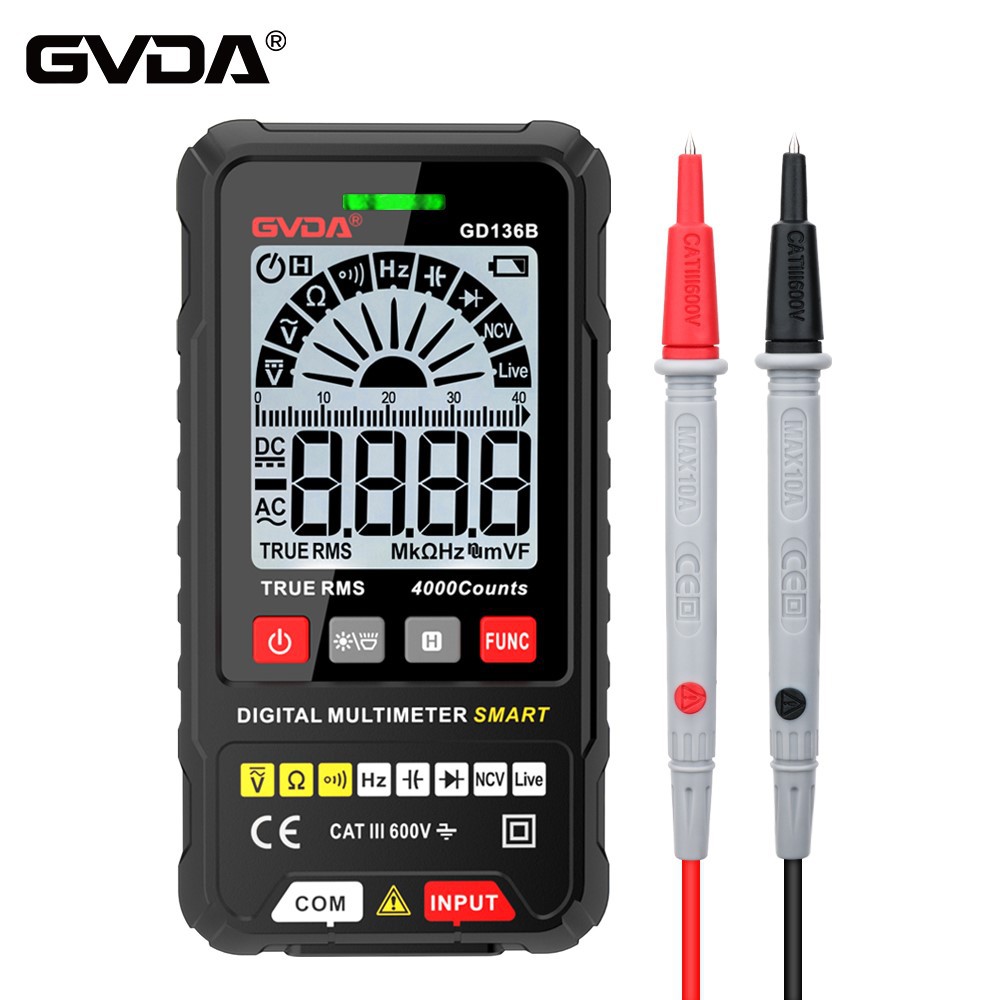

Oggi ti mostrerò le competenze essenziali di un elettricista, utilizzando un multimetro per verificare la presenza di cortocircuiti, cortocircuiti e perdite. Gli strumenti comunemente utilizzati dagli elettricisti includono multimetri, pinze amperometriche, megaohmmetri, misuratori di resistenza di terra, ponti elettrici, ecc. Tra questi, i multimetri sono i più utilizzati nella manutenzione quotidiana degli elettricisti. I multimetri hanno molte funzioni, come misurare corrente, resistenza, tensione, diodi, transistor, capacità, induttanza, temperatura, ecc.
Controllare il cortocircuito con il multimetro
Un "cortocircuito" significa che le due estremità della fonte di alimentazione sono collegate direttamente da un filo. Usare un multimetro per verificare la presenza di un cortocircuito significa in realtà misurare la resistenza per determinare se il circuito è collegato. Poiché l'intervallo di resistenza del multimetro non può essere misurato mentre il multimetro è acceso, la misurazione della resistenza deve essere eseguita quando il multimetro è spento.
Metodo di valutazione: scollegare prima l'alimentazione per assicurarsi che non ci sia elettricità, quindi utilizzare l'intervallo di resistenza del multimetro per misurare entrambe le estremità dell'oggetto da misurare. In circostanze normali, esiste un certo valore di resistenza. Se la resistenza misurata è zero, significa che l'oggetto da misurare è in cortocircuito. È inoltre possibile utilizzare la modalità cicalino o la modalità diodo del multimetro per misurare entrambe le estremità dell'oggetto da testare quando l'alimentazione è spenta. Se viene emesso un segnale acustico acuto, significa che l'oggetto in prova ha un cortocircuito.
Nota: se la resistenza misurata ha un certo valore ma è molto piccola, è probabile che si sia verificato un cortocircuito causato dalla resistenza di contatto. A volte incontriamo questa situazione durante la misurazione. Ad esempio, se si preme leggermente più forte la penna del multimetro, il risultato misurato diventerà più piccolo; se rilassi leggermente la penna di prova, il risultato misurato diventerà più grande. Ciò è dovuto al fatto che i puntali e il filo da testare non sono collegati correttamente e viene misurata anche la resistenza di contatto del punto di connessione. Al fine di ridurre il più possibile gli errori di misurazione e ripristinare l’autenticità dei risultati. Pertanto, i puntali e i fili dell'oggetto in prova devono essere strettamente collegati durante la misurazione; se il filo in prova è gravemente corroso o ossidato, lo strato di ossido sulla superficie del conduttore deve essere raschiato via. (In circostanze normali, il rame è di colore giallo dorato brillante e, dopo essere stato ossidato, diventa nero opaco; lo stesso vale per i fili di alluminio)
Controllare l'interruzione del circuito con il multimetro
Dopo aver imparato come utilizzare un multimetro per testare il cortocircuito, testare il circuito aperto è molto semplice.
Metodo di valutazione: scollegare prima l'alimentazione per assicurarsi che non ci sia alimentazione, quindi utilizzare l'intervallo di resistenza del multimetro per misurare entrambe le estremità della linea. In circostanze normali, la resistenza è zero o ha un certo valore di resistenza. Se la resistenza misurata è infinita, significa che non c'è connessione ad entrambe le estremità della linea, cioè si è verificato un circuito aperto. È inoltre possibile utilizzare l'impostazione del cicalino o del diodo di un multimetro per testare entrambe le estremità della linea quando l'alimentazione è spenta. Se si sente un ronzio significa che la linea è collegata; se invece non si sente alcun suono significa che la linea in esame potrebbe essere in cortocircuito.
Nota: la resistenza su entrambe le estremità del filo è zero (o prossima allo zero) in circostanze normali; l'apparecchiatura elettrica ha una certa resistenza in circostanze normali, ma la resistenza specifica dipende da se stessa. Pertanto, per determinare se il circuito o l'apparecchiatura elettrica è aperta, è meglio utilizzare un resistore con un ampio intervallo. Perché la resistenza di alcuni apparecchi elettrici, come ad esempio le lampade a risparmio energetico, è molto elevata e non può essere misurata con un range ridotto.
Multimetro per misurare le perdite
Prima di tutto dobbiamo porci una domanda: qual è la differenza tra perdite delle apparecchiature e condizioni normali? In circostanze normali, la linea neutra delle apparecchiature elettriche è isolata e non ha alcun collegamento con l'involucro dell'apparecchiatura. Una volta che l'isolamento delle apparecchiature elettriche è danneggiato, ad esempio, il filo neutro o il filo sotto tensione è collegato al guscio, la corrente scorrerà al guscio, rendendolo elettrificato. Pertanto, è possibile determinare se l'apparecchiatura elettrica presenta perdite misurando se il filo neutro o il filo sotto tensione è collegato al guscio.
Metodo di valutazione: scollegare prima l'alimentazione per assicurarsi che non ci sia elettricità, impostare l'ingranaggio sulla portata massima dell'ingranaggio di resistenza, quindi utilizzare un multimetro per misurare la resistenza tra il filo neutro (o filo sotto tensione) e il guscio ( o il filo di terra collegato al guscio). In circostanze normali, il valore della resistenza dovrebbe essere infinito. Se viene misurato un determinato valore di resistenza, significa che c'è una perdita.
Nota: un multimetro per misurare le perdite è adatto solo per situazioni in cui la perdita è molto grave, ad esempio quando il filo neutro o il filo sotto tensione tocca l'involucro metallico. Non è possibile rilevare le perdite causate da una forza di isolamento insufficiente, ad esempio quando la pelle del filo sta invecchiando ma ha ancora una certa capacità di isolamento. Poiché la guaina del filo ha una certa resistenza isolante, non è conduttiva a bassa tensione, ma si verificano perdite quando la tensione è elevata. Se desideri misurare con precisione se il circuito o l'apparecchiatura presenta perdite, devi utilizzare un'apparecchiatura più professionale---un megger (megger).
