Come mantenere la pinza amperometrica
L'amperometro a pinza è uno strumento utilizzato per misurare la corrente delle linee elettriche correnti. Può misurare direttamente la corrente operativa delle apparecchiature in funzione senza scollegare l'alimentazione e le linee. Inoltre, può anche misurare la tensione CA e CC, la resistenza e superare i test.

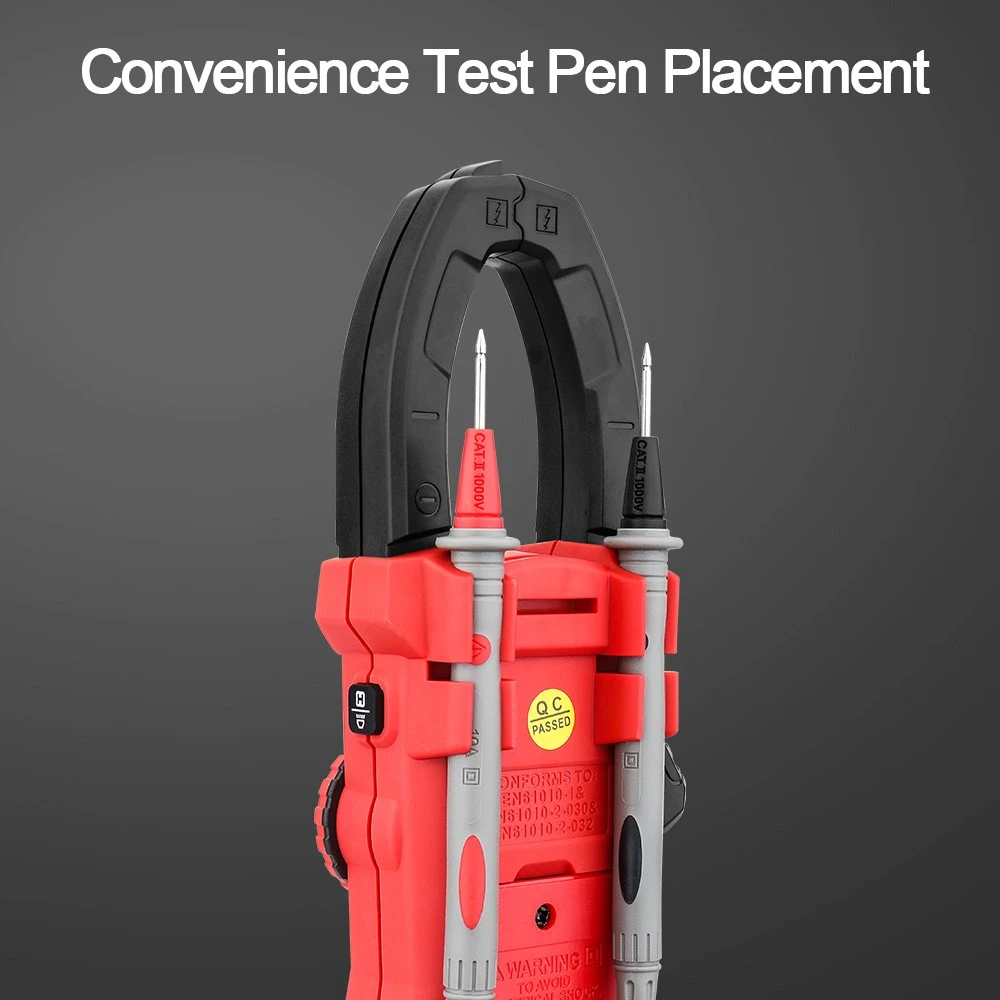

Esistono molti modelli di amperometri a pinza, ma le loro forme sono sostanzialmente simili, come mostrato nella Figura 9-13. Come usarlo:
(1) Cose da notare quando si utilizza una pinza amperometrica
① Prima della misurazione, è necessario stimare l'entità della corrente di misurazione preliminare e selezionare un intervallo appropriato.
② Durante la misurazione, il filo percorso da corrente da misurare deve essere posizionato al centro della mascella per evitare errori. Per la misura di conduttori con bassa corrente, per migliorare la precisione, se le condizioni lo consentono, il conduttore da misurare può essere avvolto ancora qualche volta e poi inserito nelle ganasce per la misurazione. Il valore effettivo della corrente è pari alla lettura del contatore divisa per il numero di spire del conduttore.
③ Se durante il processo di misurazione si verifica del rumore, significa che il contatto tra le ganasce e il filo è scarso. Puoi aprire e chiudere nuovamente le mascelle. Se il rumore persiste, pulire le ganasce con benzina prima di misurare.
(2) Metodo operativo di misurazione
① Misurazione della potenza CA. Ruotare l'interruttore sulla posizione ACA1000A. Mantenere l'interruttore in posizione rilassata. Premere il grilletto per aprire le ganasce, bloccare un filo e leggere il valore. Se la lettura è inferiore a 200 A, l'interruttore deve essere ruotato su ACA200A per migliorare la precisione della lettura.
②Misurazione della tensione CA e CC. Quando si misura la tensione CC, ruotare l'interruttore su DCV1000. Quando si misura la tensione CA, ruotare l'interruttore su ACV750V e mantenerlo in uno stato rilassato. Collegare il puntale rosso al terminale "VΩ" e il puntale nero al terminale "COM". Quindi collegare i puntali rosso e nero in parallelo al circuito da testare. Il valore letto è la tensione effettiva del circuito.
③Misura della resistenza. Ruotare l'interruttore sul blocco elettrico per la gamma appropriata. Mantenere l'interruttore in posizione rilassata. Collegare il puntale rosso al terminale "VΩ" e il puntale nero al terminale "COM". Collegare i puntali rosso e nero a entrambe le estremità del resistore da misurare e il valore letto sarà la resistenza effettiva del resistore da misurare.
Nota: quando si misura la resistenza della linea, la linea deve essere spenta e il condensatore collegato al resistore deve essere scaricato.
④Test di continuità. Ruotare l'interruttore sulla posizione 200Ω, collegare il puntale rosso al terminale "VΩ" e collegare il puntale nero al terminale "COM". Se il cicalino dello strumento suona, significa che la resistenza tra i puntali rosso e nero è inferiore a 50±2,5 Ω.
