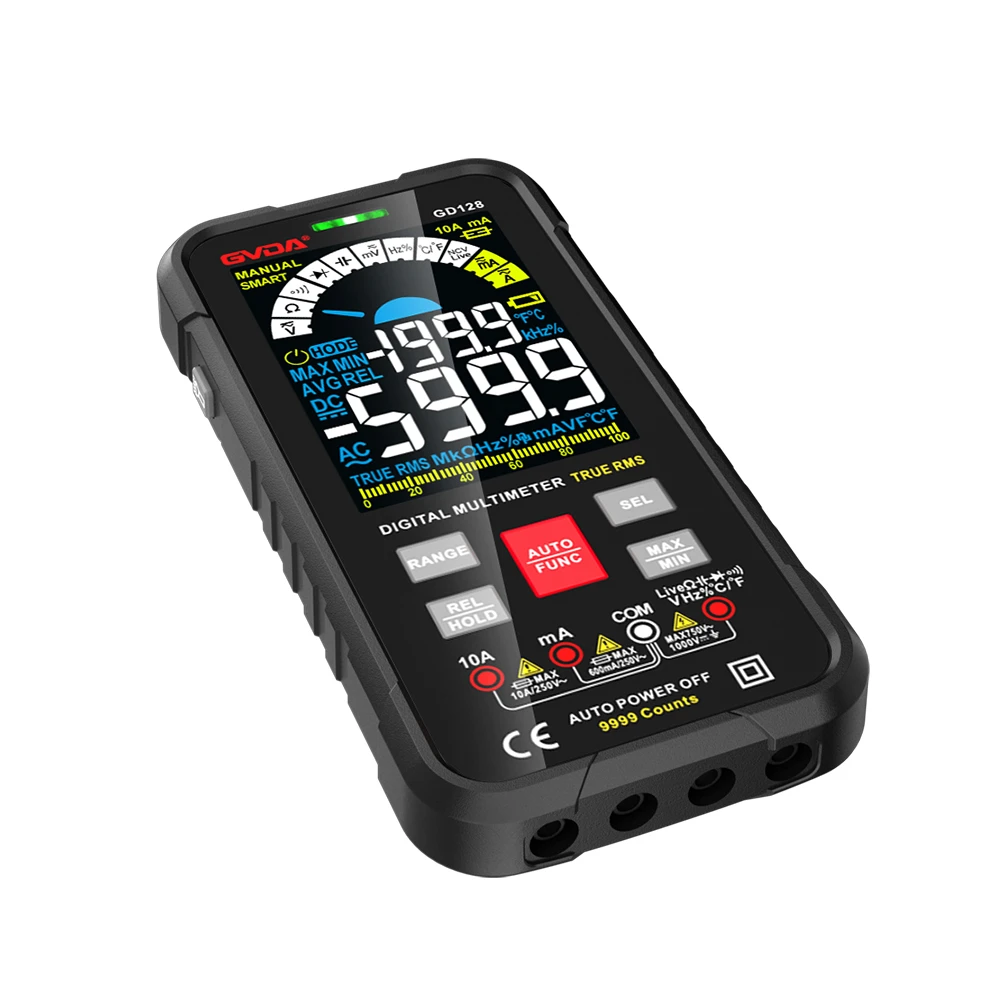

Come è possibile utilizzare un multimetro per testare la qualità dei componenti e il funzionamento del circuito
1. Tipo di induttanza, come l'estremità da 220 V di un trasformatore di potenza con una potenza compresa tra 1 W e 500 W, la resistenza CC è generalmente compresa tra diversi K Ω e diverse decine di Ω e maggiore è la potenza, minore è la resistenza. La resistenza della bobina del relè elettromagnetico rientra all'incirca in questo intervallo; Inoltre, i trasformatori utilizzati negli alimentatori a commutazione hanno una resistenza CC relativamente bassa, generalmente compresa tra pochi decimi e diverse decine di ohm. Maggiore è la potenza e la frequenza, minore è la resistenza CC. E anche la resistenza CC dei piccoli induttori finiti rientra in questo intervallo.
La caratteristica comune della misurazione dell'induttanza è che i risultati del test sono gli stessi indipendentemente dal fatto che venga misurato in avanti, all'indietro o utilizzando qualsiasi ingranaggio di un puntatore o di un misuratore digitale.
2. Misurazione di dispositivi a semiconduttore: quando si misurano i diodi, la resistenza diretta è generalmente compresa tra pochi Ω e diverse centinaia di Ω e i risultati del test possono variare a seconda del misuratore e dell'apparecchio. E la resistenza inversa sarà molto grande, solitamente compresa tra diversi megabyte e ∞, ma il tubo di germanio sarà più piccolo, solitamente superiore a diverse centinaia di K Ω. Se si utilizza un misuratore a puntatore Rx10K per misurare un diodo con un valore di regolazione della tensione inferiore a 9 V, è normale che sia la resistenza diretta che quella inversa siano molto basse. Quando si misurano transistor NPN o PNP, b, c ed e possono essere intesi come due diodi collegati insieme e possono essere misurati utilizzando il metodo sopra descritto. Per i misuratori con ingranaggi a transistor dedicati, questo ingranaggio può essere utilizzato per la misurazione diretta.
3. Misura della capacità
Per i misuratori digitali, è possibile utilizzare direttamente la misurazione della capacità. Se si tratta di un misuratore a puntatore, i condensatori superiori a 100 μF possono essere misurati in modalità Rx1 o R × 10 e i condensatori inferiori a 100 μF possono essere misurati in modalità Rx1K o Rx10K. È meglio che il puntatore ritorni all'origine dopo l'oscillazione (maggiore è la capacità, maggiore è l'oscillazione), altrimenti si verificheranno perdite o si scambierà la sonda per ripetere il test, poiché la perdita dei condensatori elettrolitici aumenterà quando viene applicata la tensione inversa . I condensatori appena rimossi dal circuito devono essere scaricati e misurati per evitare danni al multimetro.
4. Misura approssimativa di circuiti integrati
Dovrebbe esserci un buon circuito integrato come riferimento per questo. Confronta e controlla separatamente la resistenza in avanti e all'indietro di due gambe qualsiasi. Se c'è una differenza significativa nella resistenza tra alcuni pin rispetto ad un buon circuito integrato, si può preliminarmente determinare che il circuito integrato è danneggiato.
misurazione in linea
La misurazione online appartiene alla misurazione dal vivo. Il primo passo per svolgere questo lavoro è comprendere la tensione o corrente normale del punto misurato. È meglio utilizzare un misuratore digitale con elevata resistenza interna quando si misura la tensione per ridurre l'impatto sullo stato di funzionamento del circuito testato, altrimenti l'affidabilità dei dati del test sarà notevolmente ridotta. La misurazione della tensione online è un mezzo importante per determinare la qualità di circuiti o componenti.
Quando si misura la corrente, il punto testato deve essere scollegato con l'alimentazione spenta, un multimetro deve essere collegato in serie e l'ingranaggio deve essere impostato su una posizione leggermente superiore alla corrente del punto testato. Quindi, il test può essere condotto con l'alimentazione accesa.
Infine, va notato che durante la misurazione online è necessario tenere conto della sicurezza personale se il circuito ha una tensione superiore a 36 V. Inoltre, prestare attenzione alla precisione della sonda ed evitare di cortocircuitare il circuito testato.
