Analisi delle moderne applicazioni della tecnologia dei termometri a infrarossi
Misurazione della temperatura a infrarossi mediante analisi punto per punto, ovvero un'area locale della radiazione termica dell'oggetto focalizzata su un singolo rilevatore e, attraverso l'emissività nota dell'oggetto, la potenza radiante viene convertita in temperatura. A causa dell'oggetto da rilevare, del campo di misurazione e dell'uso in diverse occasioni, il design dell'aspetto del termometro a infrarossi e la struttura interna non sono gli stessi, ma la struttura di base è in gran parte simile e comprende principalmente sistemi ottici, fotorilevatori, amplificatori di segnale ed elaborazione del segnale , visualizzare l'output e altre parti della composizione. Radiazione infrarossa emessa dal radiatore. Nel sistema ottico, il modulatore modula la radiazione variabile del fatturato della radiazione infrarossa, dal rilevatore nel segnale elettrico corrispondente. Il segnale passa attraverso l'amplificatore e il circuito di elaborazione del segnale e viene trasformato nel valore della temperatura del target misurato in conformità con l'algoritmo e la correzione dell'emissività del target all'interno dello strumento.

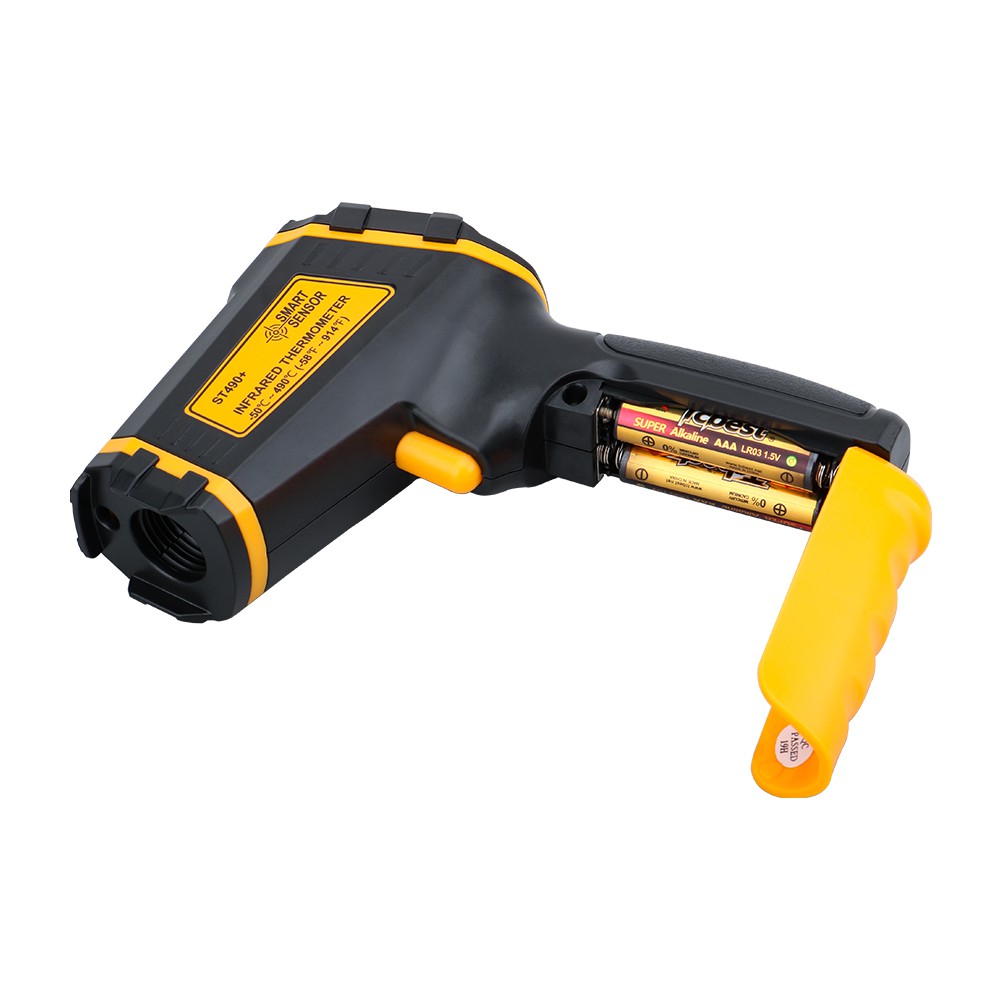

Termometro a infrarossi tre classificazioni principali: (1) termometro a infrarossi umano: il termometro a infrarossi del tipo a temperatura frontale utilizza il principio di ricezione a infrarossi per misurare il termometro del corpo umano. Se utilizzato, solo la comodità della finestra di rilevamento in posizione fronte, è possibile misurare in modo rapido e preciso la temperatura corporea. (2) Termometro a infrarossi industriale: termometro a infrarossi industriale per misurare la temperatura superficiale dell'oggetto, la radiazione del sensore di luce, la riflessione e la trasmissione di energia, quindi l'energia raccolta dalla sonda, focalizzandosi e quindi dagli altri circuiti verrà convertita per leggere le informazioni visualizzate sulla macchina, la macchina è dotata di una luce laser più efficace nell'allineamento con l'oggetto da misurare e per migliorare la precisione della misurazione. (3) Termometro a infrarossi per animali da allevamento: termometro veterinario a infrarossi senza contatto secondo il principio di Planck, attraverso la determinazione accurata della temperatura corporea di parti specifiche della superficie del corpo animale, corregge la differenza di temperatura tra la temperatura superficiale e la temperatura effettiva, esso può visualizzare con precisione la temperatura corporea individuale dell'animale.
Determinare l'intervallo di lunghezze d'onda: l'emissività e le proprietà superficiali del materiale target determinano la risposta spettrale o la lunghezza d'onda del pirometro. Per i materiali in lega altamente riflettenti, esistono emissività basse o variabili. Nella regione ad alta temperatura, la migliore lunghezza d'onda per misurare il materiale metallico è il vicino infrarosso, può scegliere una lunghezza d'onda di 0.18-1.0μm. Altre zone di temperatura possono scegliere la lunghezza d'onda di 1,6μm, 2,2μm e 3,9μm. Poiché alcuni materiali in una determinata lunghezza d'onda sono trasparenti, l'energia infrarossa penetra in questi materiali, il materiale dovrebbe scegliere una lunghezza d'onda speciale. Ad esempio, per misurare la temperatura interna del vetro, scegliere una lunghezza d'onda di 10μm, 2,2μm e 3,9μm (il vetro misurato deve essere molto spesso, altrimenti passerà attraverso); misurando la temperatura interna del vetro scegliere la lunghezza d'onda di 5,0μm; è opportuno misurare l'area bassa della selezione della lunghezza d'onda 8-14μm; e poi, come la misurazione della selezione del film plastico di polietilene con una lunghezza d'onda di 3,43 μm, la selezione della classe di acetato di polivinile con una lunghezza d'onda di 4,3 μm o 7,9 μm. Lunghezza d'onda.
Determinare il tempo di risposta: il tempo di risposta indica che il termometro a infrarossi sulla temperatura misurata cambia nella velocità di risposta, definita come l'ultima lettura per raggiungere il 95% dell'energia richiesta dal tempo, è con il rilevatore fotoelettrico, i circuiti di elaborazione del segnale e il display costanti di tempo del sistema. Nuovo tempo di risposta del termometro a infrarossi fino a 1 ms. Questo è molto più veloce del metodo di misurazione della temperatura a contatto. Se la velocità di movimento del bersaglio è molto veloce o si misura il bersaglio con un riscaldamento rapido, scegliere un termometro a infrarossi a risposta rapida, altrimenti non raggiunge una risposta del segnale sufficiente, ridurrà la precisione della misurazione. Tuttavia, non tutte le applicazioni richiedono un termometro a infrarossi a risposta rapida. Per i processi termici stazionari o target esiste un'inerzia termica, il tempo di risposta del pirometro può allentare i requisiti. Pertanto, la scelta del tempo di risposta del pirometro a infrarossi dovrebbe essere adattata alla situazione del target da misurare.
