Informazioni sui termometri a infrarossi e sulle applicazioni di imaging termico
Termometro a infrarossi e imaging termico In base alle diverse funzioni di rilevamento, il radiometro a infrarossi dispone di due tipi di termometro a infrarossi e imaging termico a infrarossi.

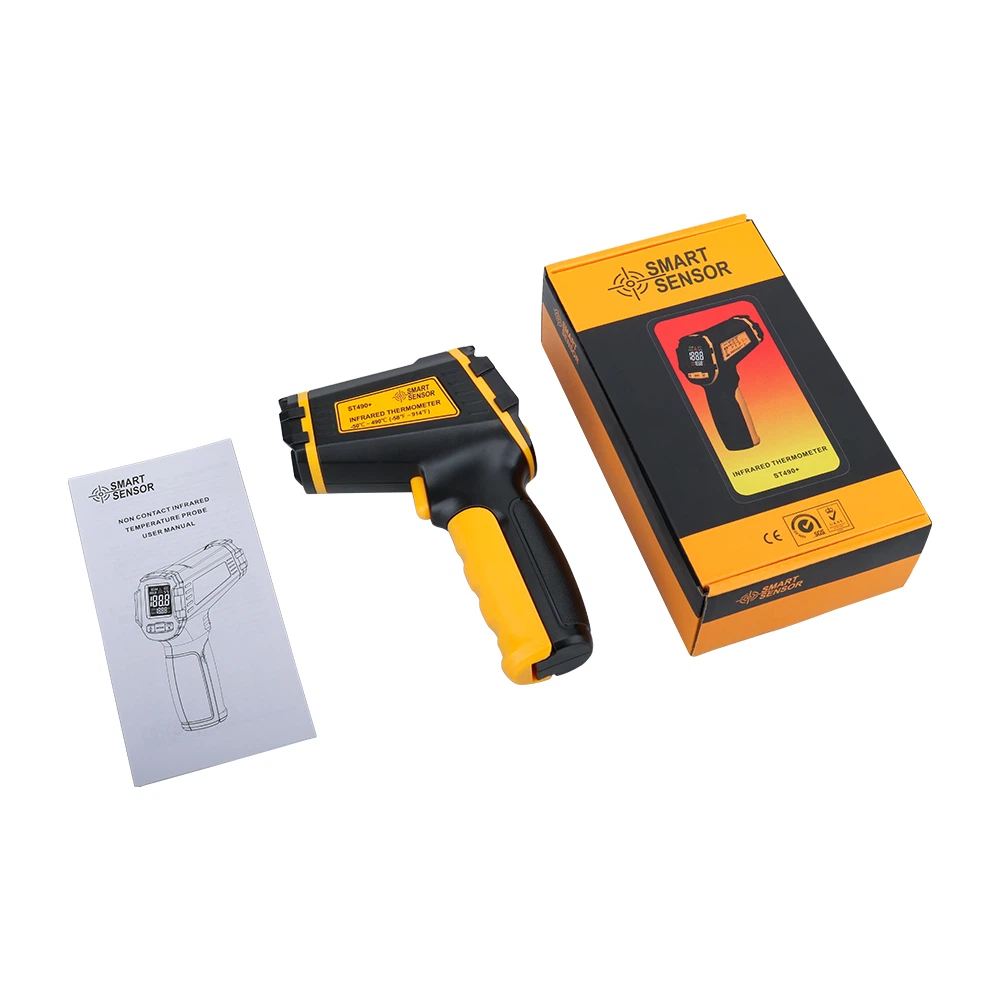

1. Termometro a infrarossi
Termometro a infrarossi, noto anche come misuratore di temperatura puntuale. Si tratta di un nuovo tipo di termometro sviluppato più velocemente negli ultimi anni, utilizzato per misurare la temperatura di un punto fisso dell'oggetto. Con dimensioni ridotte, peso leggero, alta sensibilità, risposta rapida, funzionamento semplice e altri vantaggi, molto adatto per il rilevamento della temperatura delle apparecchiature in loco. Radiazione infrarossa attraverso il sistema ottico di trasmissione o riflessione, realizzata dal modulatore della radiazione alternata, attraverso il rilevatore a infrarossi, dall'amplificatore elettronico che elabora e migliora il rapporto segnale-rumore e infine dall'indicatore per fornire la temperatura dell'oggetto misurato. Sonda sensore di umidità , Riscaldatore in acciaio inossidabile Sensore PT100 , , Riscaldatore in alluminio pressofuso , Circuito di riscaldamento Elettrovalvola del fluido
2. Termocamera
Questo è l'uso delle caratteristiche della radiazione termica dell'oggetto, della distribuzione della temperatura nel piano e nello spazio dell'oggetto in prova per la rappresentazione grafica dell'apparecchiatura di misurazione della temperatura, che si basa su rilevatori a infrarossi, metodo di scansione ottica di scansione sequenziale in tutto lo spazio della scena, dopo la conversione , l'immagine visibile sul display, può mostrare la forma dell'oggetto e la distribuzione del campo di temperatura. Usarlo per analizzare lo stato dell'apparecchiatura in funzione, per identificarne i guasti, è molto efficace. Tuttavia, attualmente è costoso e la sua popolarità è limitata.
Radiazione infrarossa attraverso la lente di scansione in materiale ottico a infrarossi, dopo la messa a fuoco, e poi attraverso un prisma di scansione verticale e un prisma di scansione orizzontale, dopo la scansione continua, scansione istantanea dell'aeroporto dell'intero soggetto. Il raggio infrarosso emesso dal prisma orizzontale passa attraverso una serie di relè ottici comprendenti aperture e filtri selezionabili e viene infine focalizzato su un rilevatore a infrarossi. L'unità rilevatore produce un segnale elettrico in uscita proporzionale alla radiazione proveniente dal bersaglio, che viene amplificato per produrre un segnale video che viene inviato tramite cavi di collegamento a un display a tubo a raggi catodici, che mostra un'immagine in bianco e nero o a colori con luminosità regolabile o un'immagine termica quantitativa.
